首頁>資訊中心| 多種電動推桿的內部關鍵部位構造圖詳解 |
電動推桿基本原理：電動推桿內部存在電機，電機轉動后，經傳動其中的齒輪降速后，進而使得一對絲桿螺母緩慢前進，這樣就能把電動機的旋轉，直接變?yōu)榱司€(xiàn)性運動，最終實現勻速直線運動，運用電機正反轉進行擺桿姿勢。比如：根據各種各樣桿杠、遙桿或曲軸等組織 可進行旋轉、搖晃等繁雜姿勢。電動推桿根據更改桿杠力臂長短，能夠擴大或增加行程安排。
電動推桿的傳動方式往往是使用二級方式進行，一級傳動系統部分，其降低速度主要有兩種方式實現，一種是通過齒輪以及齒條來降低速度，另一種是采用傳動齒輪進行速比下降；二級傳動系統大多數選用絲桿螺母。
電動機輸出軸渦桿推動蝸輪蝸桿旋轉，使蝸輪蝸桿內連接的滾珠絲桿旋轉，滾珠絲桿上的螺帽在波導管所圍徑向挪動，至所需行程安排時，螺帽凸模壓下限位開關關閉電源，電機終止運行,正反面操縱同樣。
電動機經傳動齒輪降速后，推動一對絲桿螺母，螺帽聯接擺桿，把電動機的轉動健身運動變?yōu)閿[桿的勻速直線運動，運用電機正反轉進行擺桿姿勢。根據各種各樣桿杠、遙桿或曲軸等組織 可進行旋轉、搖晃等繁雜姿勢。根據更改桿杠力臂長短，能夠擴大或增加行程安排。

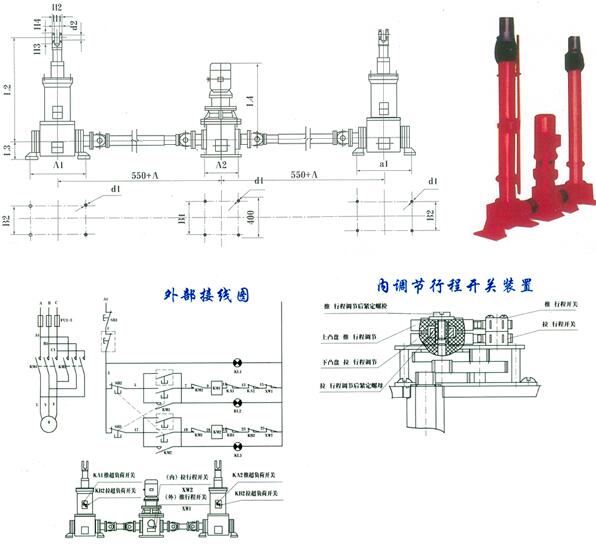

（一）DT型電動推桿內部構造框架圖：

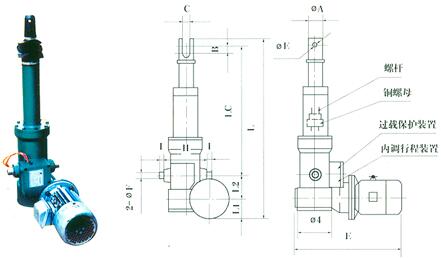

 （二）DTZ型電動推桿內部構造框架圖：

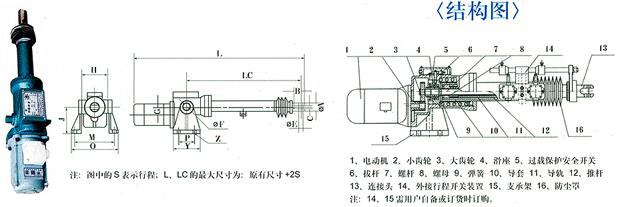

 （三）TDT型電動推桿內部構造框架圖：

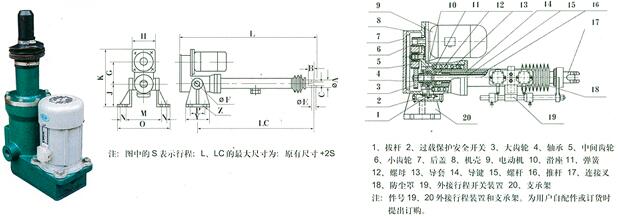

 （四）DTW型電動推桿內部構造框架圖：

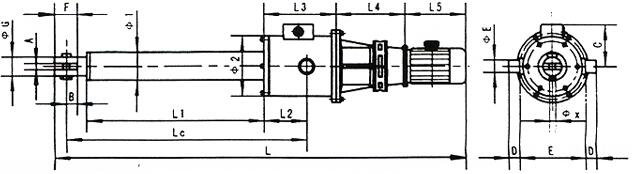

 （五）DTT型電動推桿內部構造框架圖：
 |
